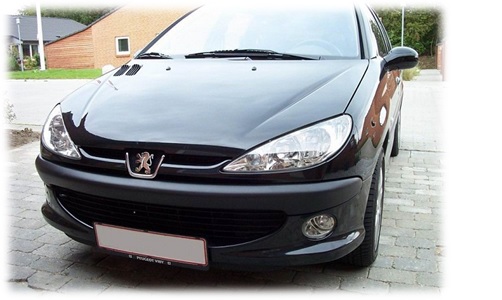

آموزش تعویض چراغ جلوی خودرو پژو 206

1- ابتدا جلو پنجره را با باز کردن خار ها و پیچها ، بر می داریم.

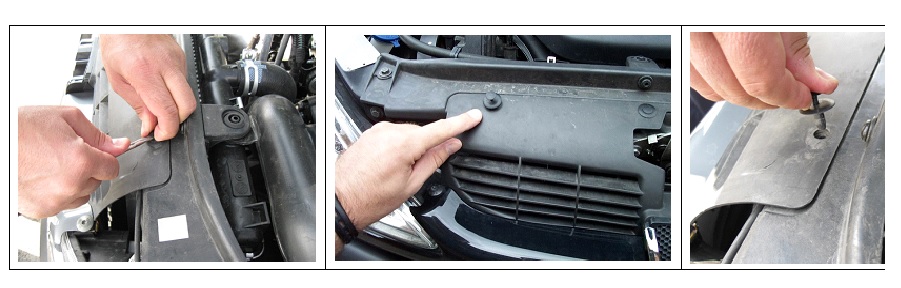

برای انجام این کار بر اساس تصویر زیر پین پلاستیکی را با کمک یک پیچ گوشتی دو سو به بالا بکشید تا جدا شود. بهتر است این کار را زمانی انجام دهید که از زمان خاموش کردن ماشین حداکثر یک ساعت گذشته باشد یا اینکه ماشین مدتی زیر آفتاب بوده باشد تا کمی گرم شده باشد در این صورت باز کردن این قطعات پلاستیکی خیلی ساده تر خواهد بود. چهار خار روی جلو پنجره را مطابق شکل زیر بر میداریم.

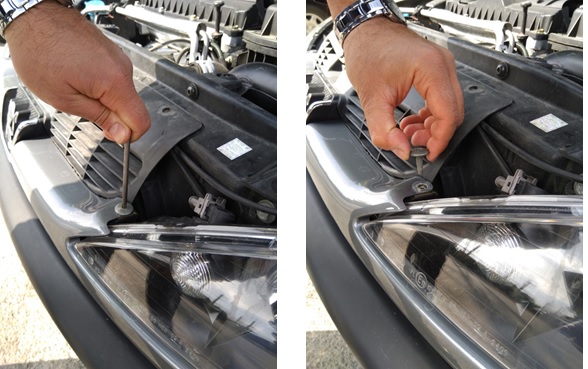

2- پیچ های دو طرف جلو پنجره خودرو را با آچار ستاره ای باز میکنیم. مطابق شکل زیر :

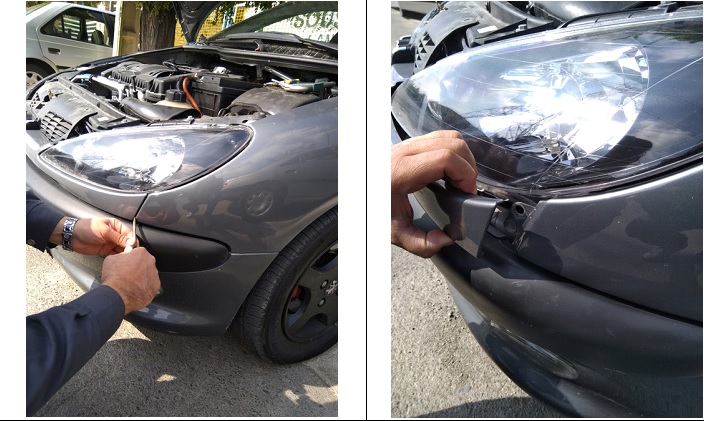

3-پس از باز کردن پیچ های ستاره ای ، برای آزاد شدن جلو پنجره باید خارهای متصل به آن را از روی گلگیر جدا کنیم . برای اینکار میتوانید از یک ابزار مانند پیچ گوشتی دو سو جهت باز کردن اولیه استفاده کنید. دقت کنید به رنگ گلگیر آسیب وارد نکنید لذا میتوانید جهت عدم آسیب رسیدن به بدنه دور سر پیچ گوشتی پنبه یا پارچه نرمی بپیچید.

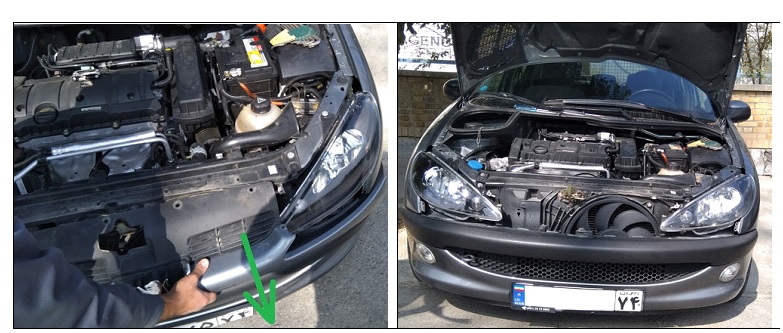

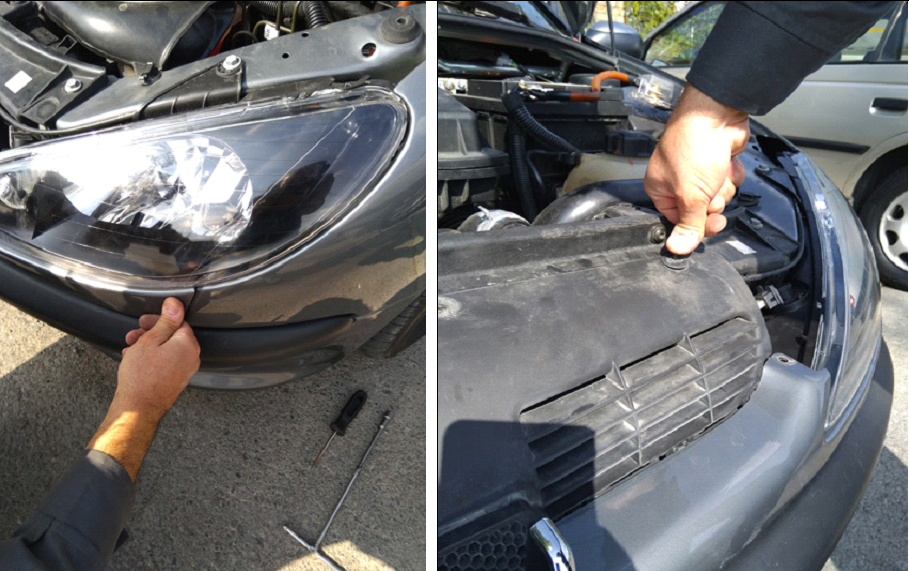

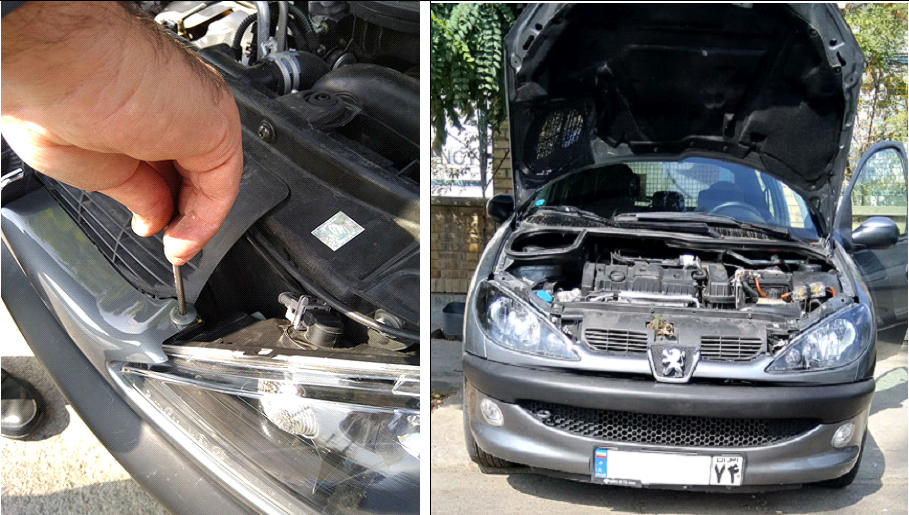

4- هم اکنن امکان باز شدن جلو پنجره وجود دارد و با باز کردن جلو پنجره را از روی خودرو پژو 206 می توانید چراغها را تعویض کنید. توجه داشته باشید که اهرم قفل درب موتور در هنگام جدا شدن جلو پنجره با آن در تماس نباشد تا امکان جدا شدن جلو پنجره ، از روی خودرو به آسانی وجود داشته باشد . پس از خارج کردن کامل جلو پنجره ظاهر خودروی شما مانند شکل زیر سمت راست خواهد شد.

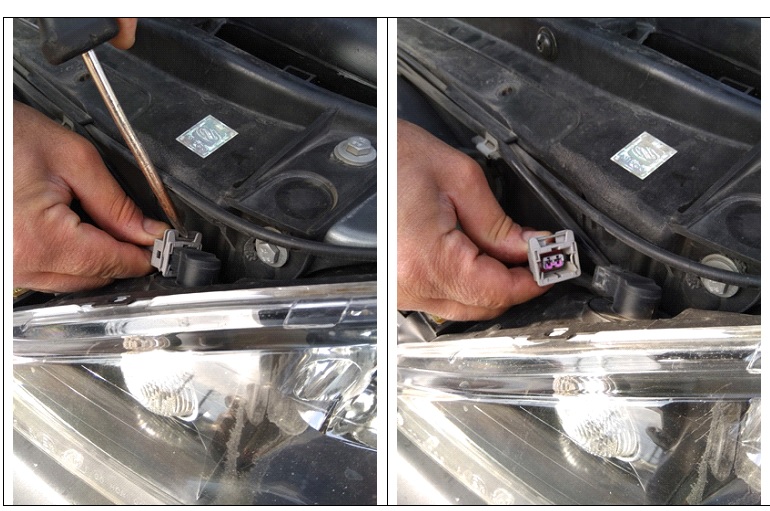

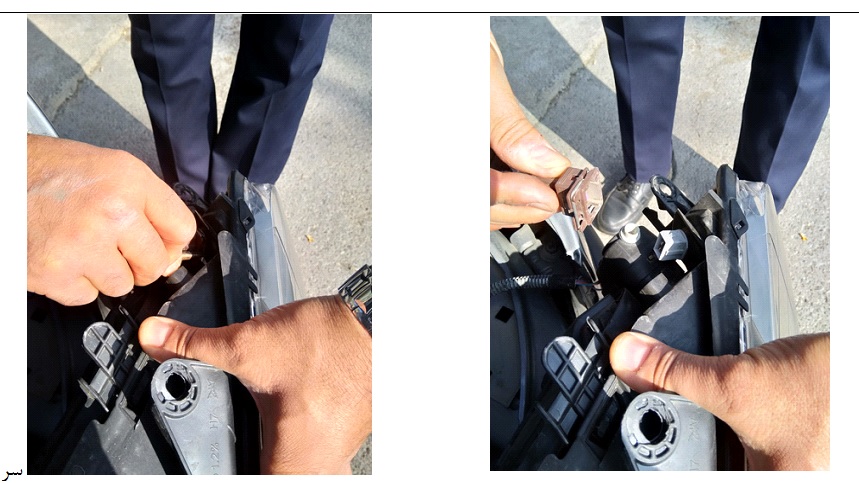

5- در این مرحله, سر سوکت مقابل سوکت راهنمای چراغ جلو را با کمک ابزاری مانند پیچ گوشتی دو سو و با اعمال فشار بر فنر قفل کننده آن خارج کنید.

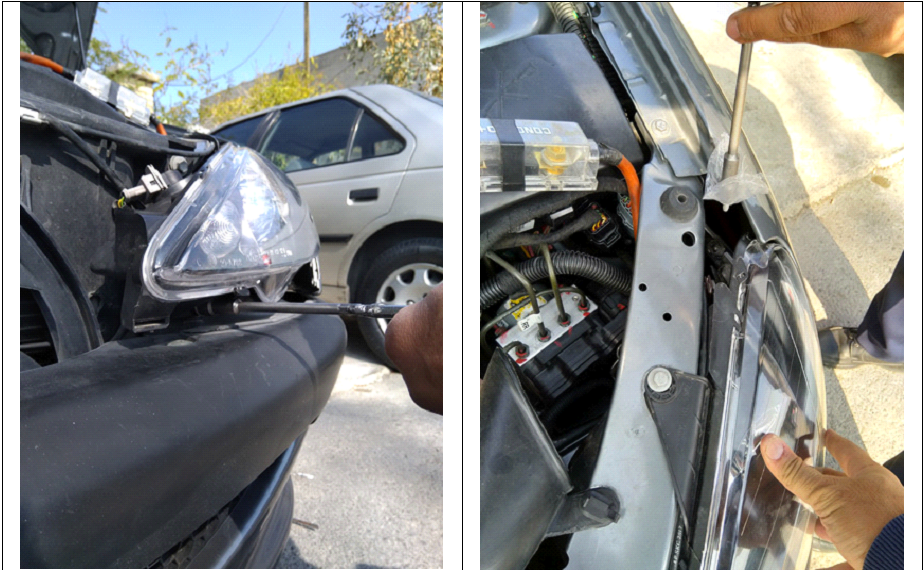

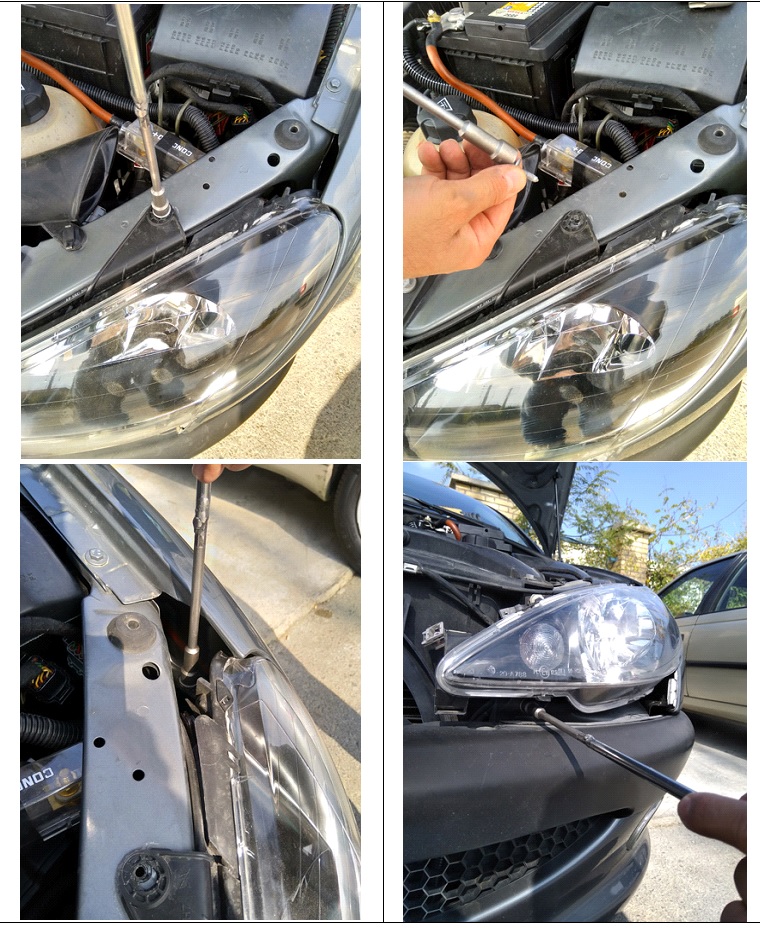

6-- در این مرحله باید پیچهای چراغ را با ابزار آچار بکس باز کنید تا چراغ را کامل از روی خودرو بیرون بیاورید. در چراغ 206 سه عدد پیچ وجود دارد که دو عدد در بالای چراغ و یک عدد در زیر چراغ میباشد. مطابق اشکال زیر پیچها را باز کرده و در مکان مناسبی قرار دهید.

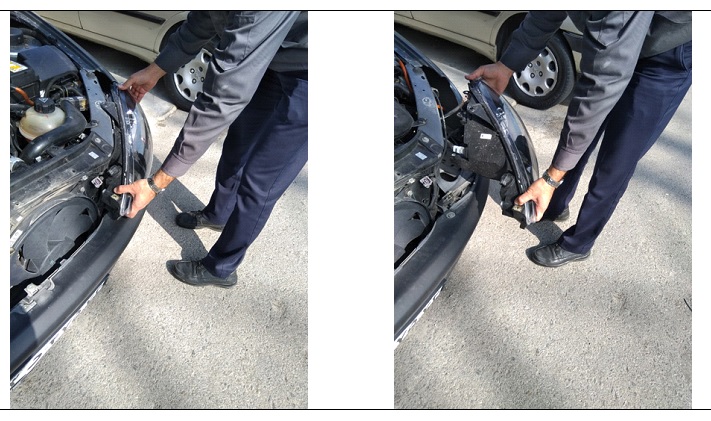

7- حالا با دقت و احتیاط چراغ را از داخل بدنه خارج کنید.(مطابق شکلهای زیر)

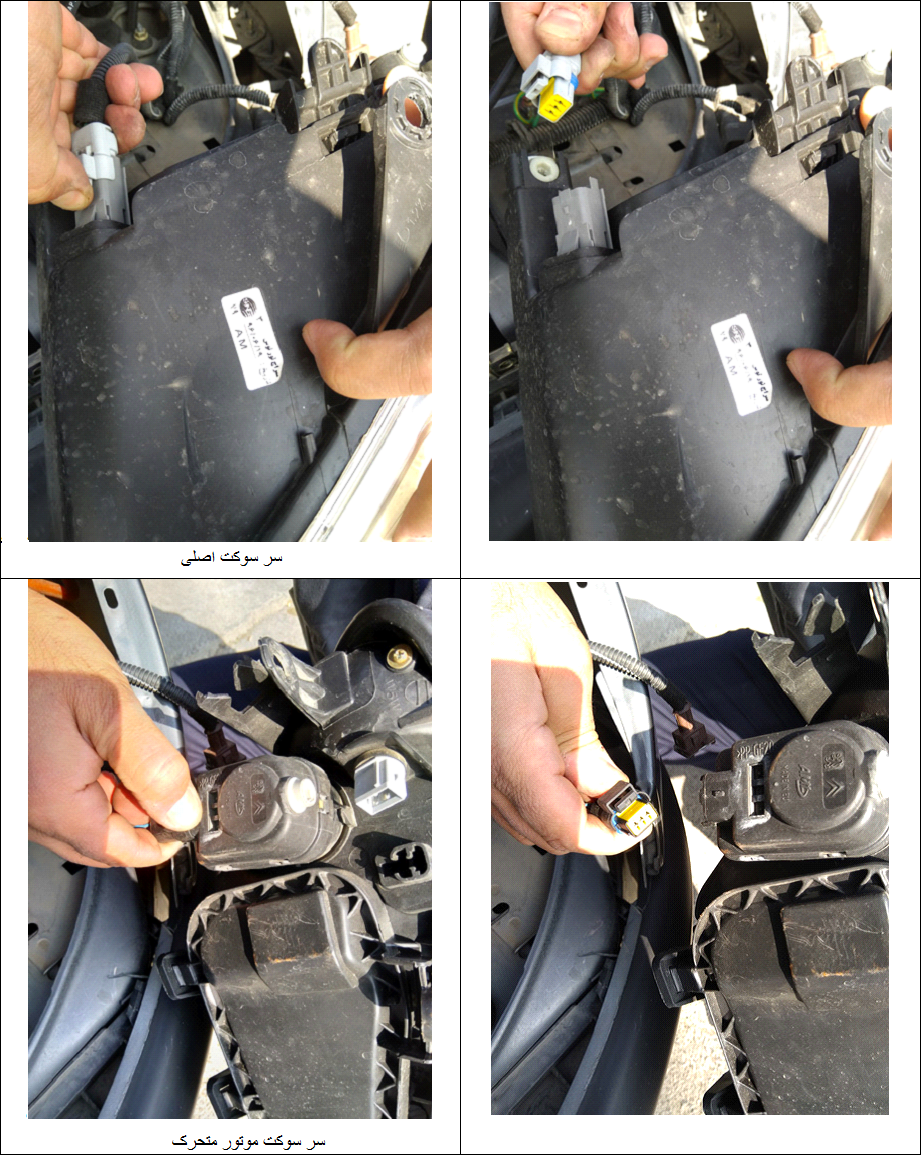

8- اکنون سر سوکتهای باقی مانده در پشت چراغ ؛ شامل سر سوکت چراغ کوچک(نشانگر) و سر سوکت اصلی (نورپایین و بالا) و سر سوکت موتور محرک را از سوکتهای مربوطه خود جدا کنید.
نکته: همانطور که قبلا ذکر شد جهت سر سوکتهای مجهز به خار فلزی فنری باید با یک ابزار مانند پیچ گوشتی دوسو خار را به پایین بفشارید تا بتوانید سر سوکت را راحت جدا کنید. جهت سر سوکتهای فاقد خار فلزی فنری باید پایه قفل آن را با انگشت شست فشار داده و همزمان سر سوکت را بیرون بکشید.


پس از در آوردن کامل سر سوکتها, چراغ جدید خریداری شده را برداشته و در صورتیکه لامپها روی آن نصب نشده باشد، مطابق فایل آموزشی موجود در سایت ؛ لامپها را روی چراغ جدید نصب کنید تا چراغ آماده مونتاژ روی خودرو شود.

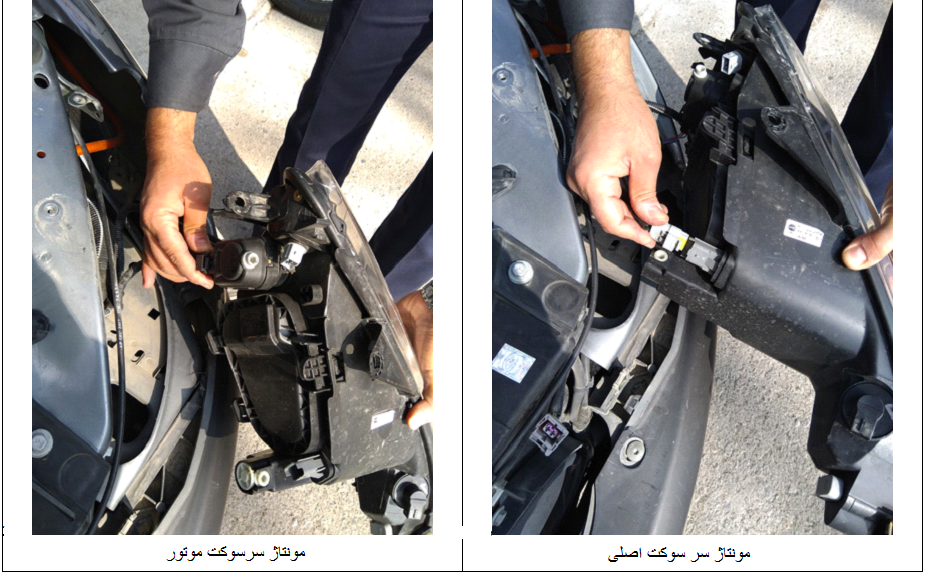

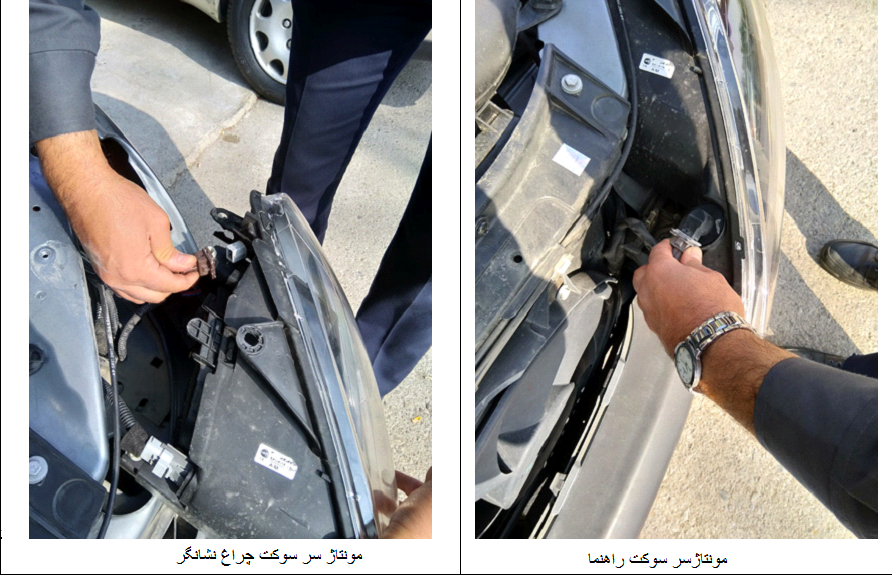

9- پس از نصب کامل لامپها در این قسمت باید سر سوکتهای باز شده را که در مراحل قبل باز کردید روی سوکتهای مربوطه مونتاژ نمایید. چراغ را نزدیک محل نصب خود در خودرو نگه داشته و با قرار دادن سر سوکت روی سوکت مربوطه و اعمال فشار متعارف این سر سوکتها مونتاژ و قفل خواهند شد.

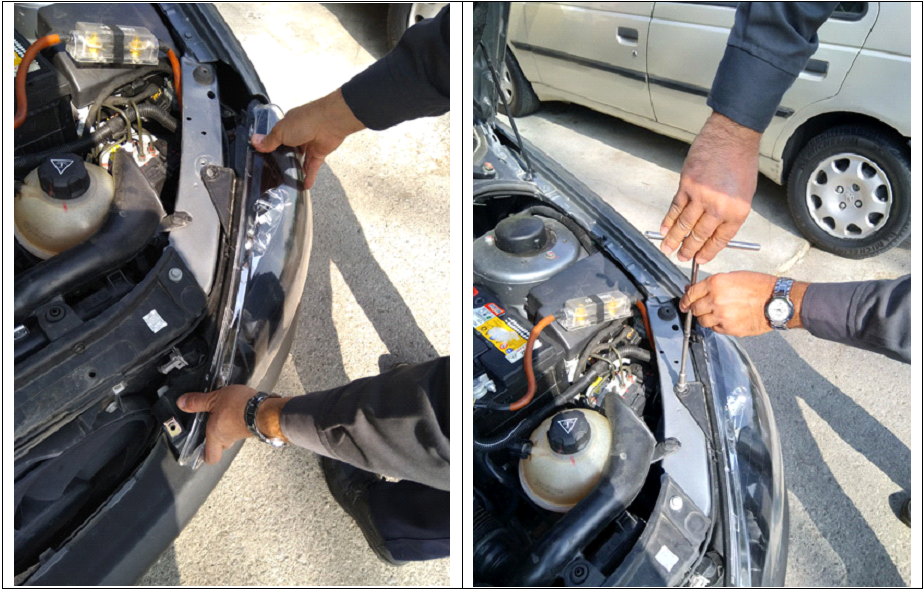

10- پس از اتمام مونتاژ سر سوکتها باید چراغ را در محل خود روی بدنه خودرو با احتیاط قرار دهید. دقت کنید چیزی بین چراغ و بدنه خودرو گیر نکرده باشد تا چراغ بدرستی سر جای خود بنشیند. سپس شروع کنید به بستن پیچهایی که در مراحل قبل از روی چراغ باز کرده بودید.

نکته: جهت بستن پیچهایی که دسترسی به محل مونتاژ آنها مشکل است (نظیر پیچ پایینی چراغ) میتوانید داخل سر بکس آچار یک تکه دولایه نایلون (یا پارچه و یا کاغذ) قرار دهید و سپس سر پیچ را داخل بکس قرار دهید تا بدین صورت بتوانید پیچ را راحت تر داخل سوراخ مربوطه بگذارید و بپیچانید.
لذا تمامی سه عدد پیچهای چراغ را سر جای خود ببندید و از سفت کردن بیش از حد خودداری کنید تا هرز نشود!

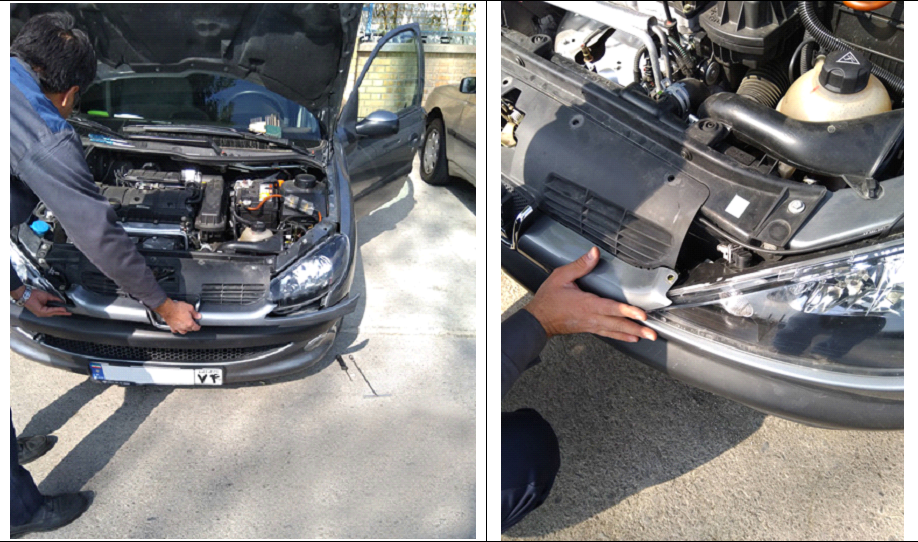

11- در صورتیکه چراغ سمت دیگر را نیز میخواهید تعویض کنید تمامی مراحل بالا را برای آن چراغ هم باید انجام دهید. پس از بستن کامل چراغ باید جلو پنجره را بهمان صورت که باز کردید سر جای خود ببندید. دقت شود که به جلو پنجره ضربه نزنید و مونتاژ اولیه را طوری انجام دهید که سوراخهای روی جلو پنجره با سوراخهای بدنه خودرو هم مرکز باشند تا بتوان پینها را راحت و صحیح مونتاژ کرد.

12- در این مرحله خارهای روی دو انتهای جلو پنجره (در هر دو طرف) را روی گلگیر با فشار متعارف دست مونتاژ کرده و سپس خارهای پینی پلاستیکی را که 4 عدد است روی سوراخهای مربوطه با فشار انگشت شست ببندید و در نهایت دو پیچ ستاره را که باز کرده بودید با آچار ستاره ای سر جای خود مطابق شکل مونتاژ نمایید. (از سفت کردن بیش از حد پیچها پرهیز کنید)


اکنون کار نصب چراغ به پایان رسیده و جهت اطمینان از نحوه نصب حتما تمامی عملکردهای چراغ خود را چک کنید.
نویسنده: مهندس روا
کارشناس واحد مهندسی
سراج نور توس
